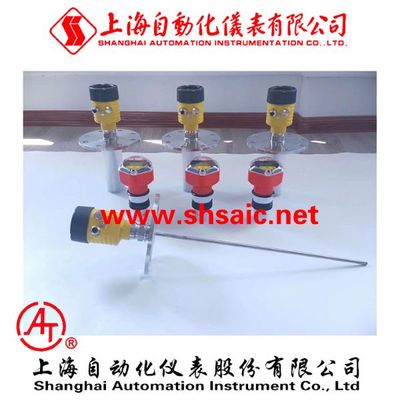

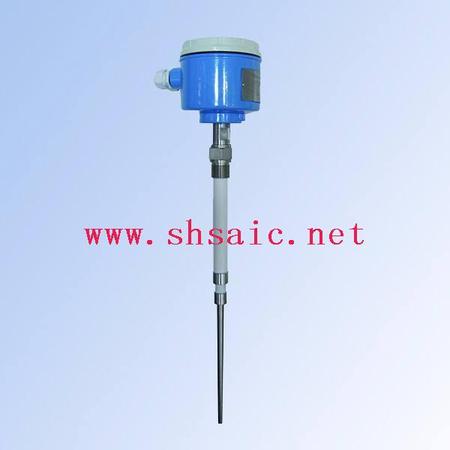

RF935G2A射频导纳物位控制器

是一种新型的物位开关。射频导纳料位开关的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

二 RF935G2A射频导纳物位控制器特点

可测量液位及料位，满足不同介质的测量要求

不受传感器挂料影响，无需定期清洁

可调延时，避免误动作

测量过程无可动部件，不存在机械部件损坏问题

接触式测量，抗干扰能力强，可克服蒸汽、泡沫、搅拌对测量的影响

产品性能可靠，稳定性高，使用寿命长

三 RF935G2A射频导纳物位控制器主要技术指标

供电电源：DC 24V 100Ma ；AC 220V 50Hz

输出方式：双刀双掷DPDT(两组常开、常闭继电器触点输出)

触点容量：8A   24VDC ；8A   250VAC

电源功耗：≤2W

防爆等级：Ex d ia IIC T3～T6 Gb

防护等级：IP65

介质温度：（-20～200）℃

环境温度：（-20～70）℃

压力范围：≤1Mpa

过程连接：螺纹   R 1＂

RF935G2A射频导纳物位控制器法兰(用户选定)

输出延时：（0～30）s可调

电缆接口：M20×1.5

电源

220V AC ： 1、2号端子

24 V DC :   3-、4+号端子

信号输出

常闭输出：5号和6号，8号和9号

常开输出：6号和7号，9号和10号

定义

NC:常闭   NO:常开   COM:公共端

指示灯：红灯为有料，绿灯为无料

延时：（0～30）秒延时（当经常出现误动作时，顺时针调大延时）

灵敏度：根据介电常数选择适当的灵敏度，介电常数越低灵敏度应调整越高

        顺时针为调低灵敏度，逆时针为调高灵敏度

失电保护开关：防止仪表突然断电，输出假开关信号。一般情况，将失电保护开关选择L。

当失电保护开关处于L时，仪表突然断电，有料状态下，开关信号翻转。

当失电保护开关处于H时，仪表突然断电，无料状态下，开关信号翻转。

快速接线及调试

在探头没有接触到物料时调试，注意安全！

1、 确定电源：查看仪表表头上的铭牌，如果电源为220V AC接1、2号端子。

如果电源为24V DC，正极接4号端子，负极接3号端子。

2、 确定需要输出信号：如需要常闭输出，接5、6号或8、9号端子。

如需要常开输出，接6、7号或9、10号端子。

注：仪表输出为DPDT(双刀双掷)继电器信号，俩组继电器作用相同，同时动作。

3、 灵敏度调节，F细调顺时针拧到底，C粗调先逆时针调到绿灯，再顺时针调到灯刚好“由绿变红”，F细调逆时针调到灯刚好“由红变绿”，再继续逆时针调0.2-3格（根据物料特性）。

注：F细调调节灯刚好变绿时，灵敏度最高，逆时针拧的越多灵敏度越低。

4、 延时调整，出厂时仪表会带3-6秒延时，延时会有效防止仪表误动作。逆时针调节延时电位器到底，无延时。顺时针调节延时电位器到底，延时最大为60秒。
